原木分等依據

原木分等依原木材面上節、彎曲、鋸口縱裂、鋸口環裂、腐朽狀況等缺點之數量、大小或比例進行目視分等。

造林木針闊葉樹分等標準如表1及表2。

表1 造材木針葉樹原木之品質

等級 缺點種類		1等	2等	3等
節 (長徑未滿1cm者不計)		有下列任何之一者 (a) 長徑在5 cm以下者 (b) 3個材面以上不存在者 (c) 存在於2相鄰接之材面	有下列任何之一者 (a) 存在於3個材面，長徑在10 cm以下者 (b) 存在於2個材面者	超過2等之限度者
彎曲		10%以下	30%以下	超過2等之限度者
鋸口縱裂		10%以下	30%以下	超過2等之限度者
環裂(存在於鋸口之中心至材緣為止之9/10之外側者不計)		10%以下	30%以下	超過2等之限度者
腐朽、蟲蛀或幹空	材面	無	存在於2個以下之材面，輕微者	超過2等之限度者
	鋸口	無	30%以下者	超過2等之限度者
其他缺點		輕微	不顯著	超過2等之限度者

表2 造林木闊葉樹原木之品質

等級 缺點種類		1等	2等	3等
節 (長徑未滿1cm者不計)		有下列任何之一者 (a) 在1個材面存在者 (b) 相鄰接2個材面存在，其長徑在15 cm以下者 (c) 生節只存在於相鄰接2個材面，其數目，在木材長度為2 m或2 m未滿之餘數，為2個以下者	有下列任何之一者(a) 相鄰接2個材面存在者(b) 在2個材面存在，其長徑在15 cm以下者(c) 在3個材面存在，其長徑在10 cm以下者	超過2等之限度者
彎曲		20%以下	40%以下	超過2等之限度者
鋸口縱裂		20%以下	40%以下	超過2等之限度者
環裂		20%以下者	40%以下者	超過2等之限度者
腐朽(只存在樹心腐朽，在各端20%以下者除外。)、蟲蛀或幹空	材面	1個材面存在，輕微者	輕微者	超過2等之限度者
	鋸口	40%以下	50%以下	超過2等之限度者
其他缺點		輕微者	不顯著	超過2等之限度者
註1. 直徑50 cm以上之原木及寬度50 cm以上之山造角材各品等之生節、死節或腐節之長徑的規定為表中節徑規定加上5 cm。 註2.無彎曲、腐朽或幹空，且其他缺點在2種以下，且其任何缺點比例均接近於上一品等規定限度者，除1等原木外，可提升1等。 註3.缺點有4種以上，且有4種以上缺點程度接近於該品等容許最大限度者，除3等原木外，可降低1等。



造林木原木分等之缺點量測方法如下:

(1) 節：依節徑大小及含有節之材面數量決定。

節徑大小依照節的長徑，但節徑未滿1 cm 者不視為缺點(含死節與腐節)。

死節或腐節的長徑計算方式為實測長徑之2倍。

(2) 彎曲：計算方式依照原木彎曲部位之內曲面弦高，對原木末口直徑或山造角材厚度的比率而定。

若有二處以上彎曲時，合計各彎曲的比率後之1.5倍作為品等的判定基準。

(3) 鋸口縱裂：計算方式依照材面上的開裂長度對材長的比率而定。

若原木同一材端有2處以上開裂時，選取最長者為計算縱裂大小的基礎；

若原木兩端皆具有2處以上開裂時，則合計兩端最長之開裂長度作為縱裂之計算；

若開裂已裂至原木髓心處，則縱裂以實測開裂長度之2倍計算。

(4) 環裂：計算方式依照環裂之弧長對原木斷面周長的比率而定。

但環裂弧長之兩端點與髓心所圍成之扇形區域內之其他環裂不視為缺點。

同一端面有兩處以上之環裂時，合計各環裂弧長對斷面周長的比率而定，

若兩端面皆存在環裂缺點，則以較大之環裂比率作為品等判定基礎。

(5) 幹空：若原木具有空洞、抽心、抹香腐、無償藕朽 (腐朽空隙率50%以上者)、鋸口腐朽及蟲蛀等狀況，且其面積相加計算後換算為圓形空洞直徑6 cm 以上時，視為幹空缺點。

計算方式依照斷面幹空面積總和對末端斷面積之比率而定。

a.若原木兩端皆存在幹空時，依兩端幹空面積平均值對末端斷面積之比率而定。

b.若原木僅有一端有幹空現象，則按照其面積的25%計算幹空比率。

c.根張之幹空部分可不計算。

(6) 材面腐朽、蟲蛀、穴、疪、破缺、瘤之缺點：

材面上存在腐朽、蟲蛀、穴缺點時，可依節的方式處理，視同該缺點實測徑2倍長之生節節徑。

在材面上之疪及破缺視為等長之生節節徑。瘤則視為1/2長之生節節徑。



造林木針葉樹原木品等區分範例

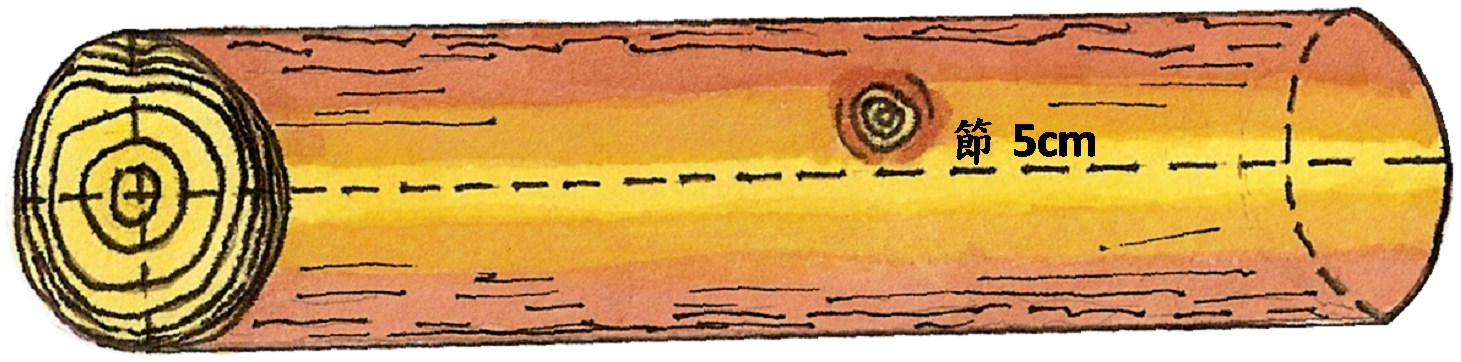

(1) 一等材

一方有節(長徑5 cm) ；無其他缺點

(2)二等材

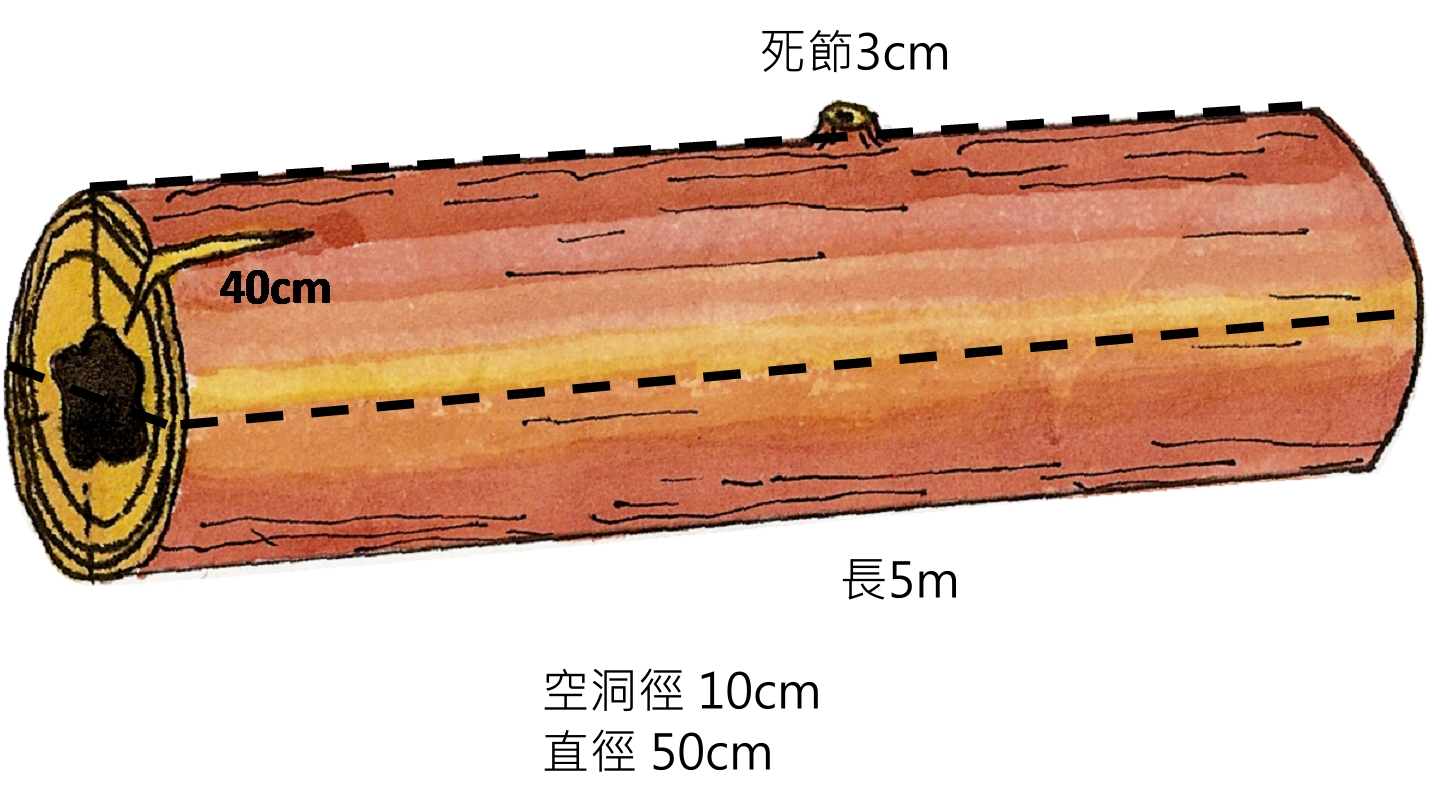

a. 幹空4%[(10/50)2×100]；一方有節(長徑6 cm)；縱裂8%[(40/500)×100] ； 無其他缺點

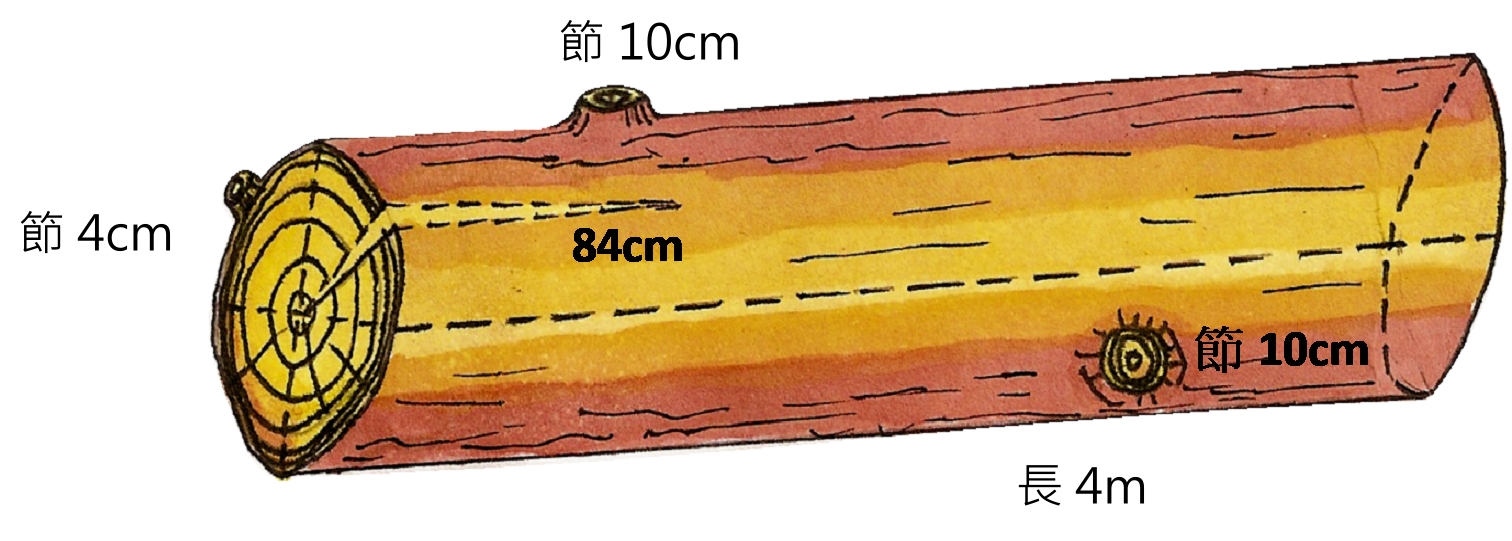

b. 三方有節(長徑10 cm以下)；縱裂21%[(84/400) ×100] ；無其他缺點

(3) 三等材

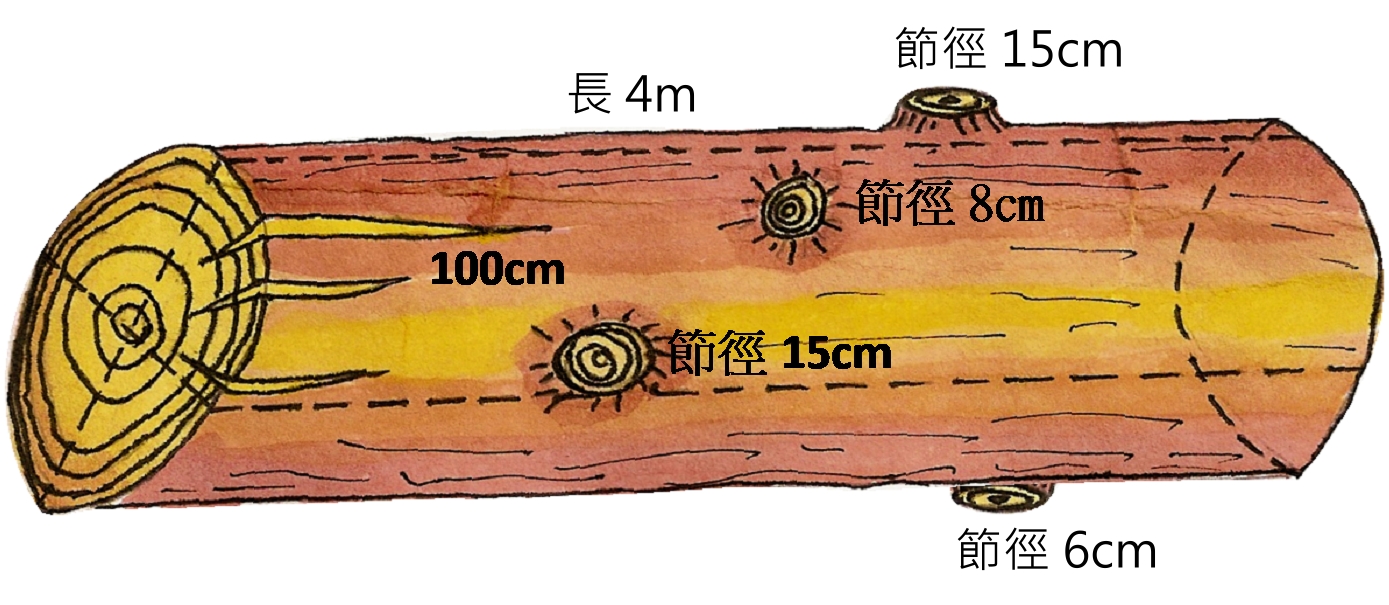

a. 三方有節(長徑15 cm以下)；縱裂25%[(100/400) ×100]；無其他缺點

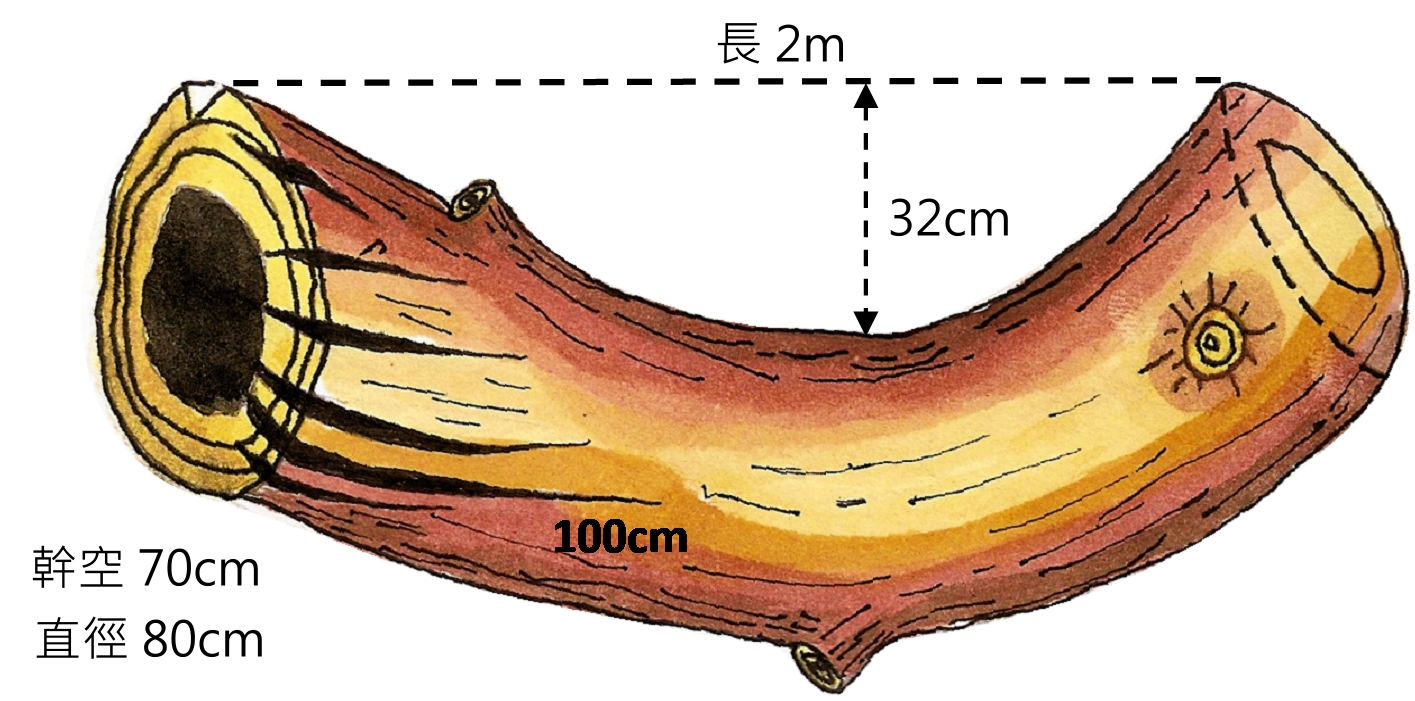

b. 一方有節；彎曲40%[(32/80) ×100]；縱裂50%[(100/200) ×100]；幹空76%[(70/80)2 ×100]



文章提供：卓志隆教授
