切斷機(攜帶式圓鋸機)

45°切斷機(攜帶式圓鋸機) -45°切斷機為可攜帶型,為一般小型加工場或工作室最為常用且必備之鋸切機器之一,操作簡易,鋸切精準,主要以90°之橫切為主,但鋸片可水平左右調整最大角度至45°,以利進行斜切,此外,鋸片亦可垂直方向傾斜,以利製作複斜接合。另外有滑軌式切斷機,除具備上述功能外,尚可做嵌、溝槽鋸切及鋸切較寬板面。切斷機亦具有雷射標線,可準確定位,及轉速調整鈕,以利鋸切不同材料。

切斷機構造




 45°切斷機(角度切斷機)及滑軌式切斷機構造(圖/蘇文清提供)

基本作業技法

一、橫切定長:利用導板。

二、45°斜切(台面傾斜):鬆開台面前方之鎖緊鈕,將台面向右轉至45°處,卡榫定位。

三、45°斜切(鋸片傾斜):掀開鋸片後方之固定掀蓋,鋸片即可左右傾斜。

四、開槽或開嵌作業:鋸片後方之固定桿向前搬,將鋸片下壓至預定高度,再轉動固定桿微調所需高度。

五、複斜接作業:台面向右調至45°,再把鋸片傾斜45°即可。

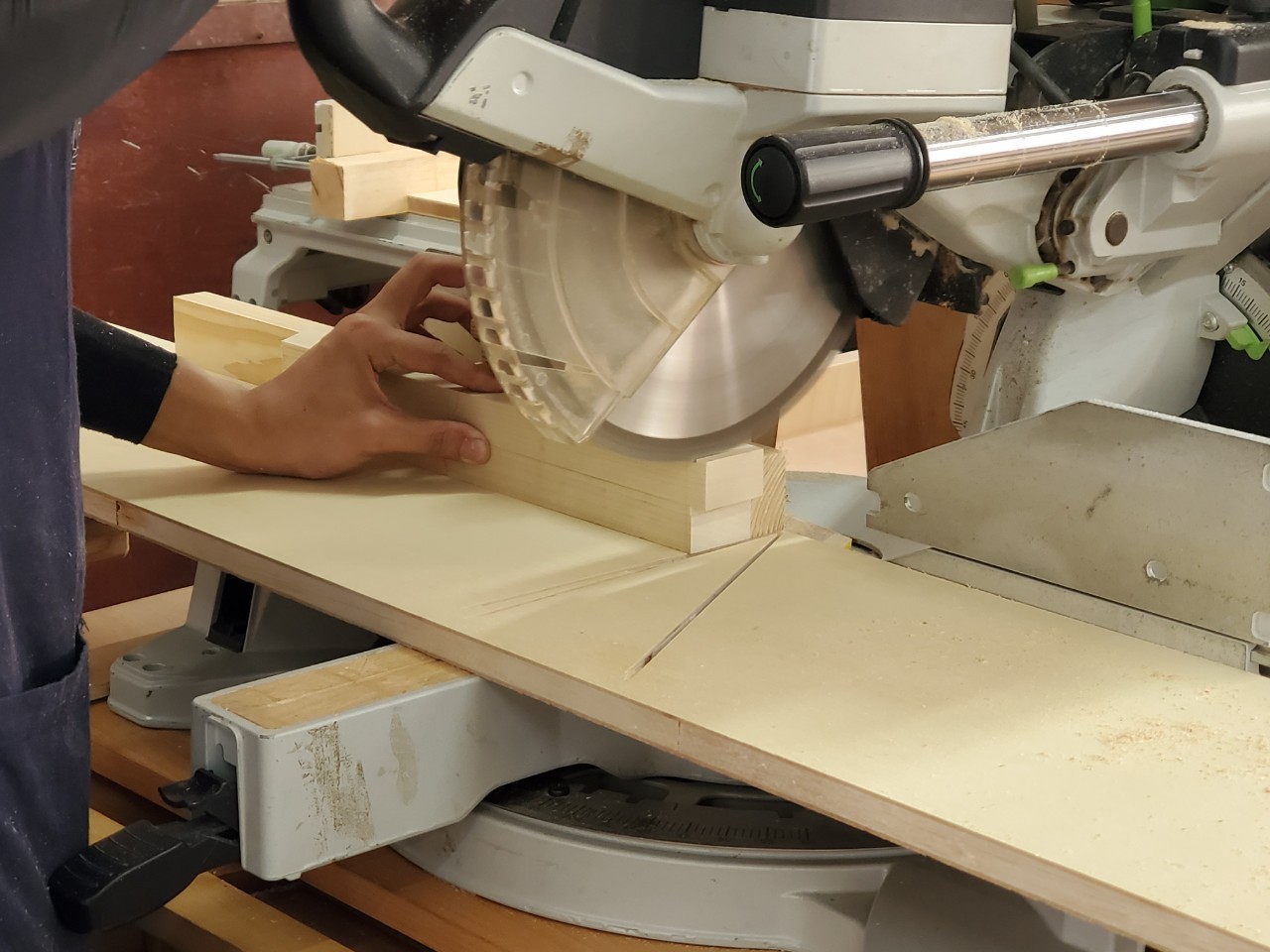

橫切定長(圖/蘇文清提供)


 45°斜切(台面傾斜)(圖/蘇文清提供)


45°斜切(鋸片傾斜)(圖/蘇文清提供)


開槽或開嵌作業(圖/蘇文清提供)


複斜接作業(圖/蘇文清提供)


複斜接作業及樣品(圖/蘇文清提供)



 文章提供:蘇文清教授



參考資料

文智機械(2008)台灣木工機械廠商名錄 TWMA。p.324。台灣木工機械工業同業公會印行。台中。
日晉精機(2016)台灣木工機械廠商名錄TWMA 。 p.277。台灣木工機械工業同業公會印行。台中。
永年發機械(1993)台灣木工機械廠商名錄TWMA。 p.80。台灣木工機械工業同業公會印行。台中。
金瀯機械公司(2016)台灣木工機械廠商名錄TWMA 。p.290。台灣木工機械工業同業公會印行。台中。
金照盛機械(1993)台灣木工機械廠商名錄TWMA。p.264。台灣木工機械工業同業公會印行。台中。
利昇工具製刀(1993)台灣木工機械廠商名錄TWMA。p.309。台灣木工械工業同業公會印行。台中。
成豐砂布研磨(1993)台灣木工機械廠商名錄TWMA。p.43。台灣木工機械工業同業公會印行。台中。
嘉元全機械(2016)台灣木工機械廠商名錄TWMA。 p.270。台灣木工機械工業同業公會印行。台中。
傳發機械(2016)台灣木工機械廠商名錄TWMA。 p.163。台灣木工機械工業同業公會印行。台中。
FESTOOL 木工總目錄(2020)p.7。倍速妥貿易有限公司臺灣總代理    彰化。
Lamello catalog(2018/2019)p.48-53。威笙實業有限公司。台中。
Duginske, M. (1996) Mastering Woodworking Machines. P.84. The Taunton Press. USA.
Feirer, J.L.(1982) Cabinetmaking and Millwork. Bennett Publishing Company, USA.
Johnson, R. (2010) Complete illustrate guide to bandsaw, p.3. The Taunton Press. USA.
Johnson S. (1995) Getting the most from a scroll saw. Fine Woodworking No.111. p.70~74. The Taunton Press. USA.
Rudkin, N. (2001) Machine Woodworking. p.74. Butterworth Heinemann. USA.
帝瑋機械股份有限公司。 http://www.mikiway.com.tw。 2020年10月1日點閱。
力山工業股份有限公司。REXON. http://rexon-taiwan.com.tw/p17/. 2020年10月15日點閱。
湧東木工機械。http://www.yengtong.com.twproduct-detail-1297947.html 2020年10月1日點閱。
博凱機械股份有限公司。http://www.boarke-tw.com/。2020年10月12日點閱。
https://www.lamello.ch/fileadmin/user_upload/Media/Katalog/Lamello_Catalogue_EN.pdf.  2020年11月16日點閱。
https://www.felder-group.com/en-us/products/sliding-table-saws-c1947 . 2020年11月15日點閱。
https://www.rexonproducts.com/zh-tw/products_detail.php?obj_id=uG97cs    GWdMiqvwAjwVrcP4X4mkpAKCd4). 2020年10月22日點閱。
https://www.facebook.com/cjjointer/. 2020年11月12日點閱。
